메인보드 VRM 전원부 보는 법 | 페이즈와 방열판 확인 기준



메인보드 VRM 전원부는 사양표에서 자주 보이지만 설명은 잘 없는 항목입니다. 페이즈가 몇 개인지, 방열판이 큰지가 실제로 무엇을 바꾸는지 알면 보드를 고를 때 값을 어디에 쓸지 판단하기 쉬워집니다.

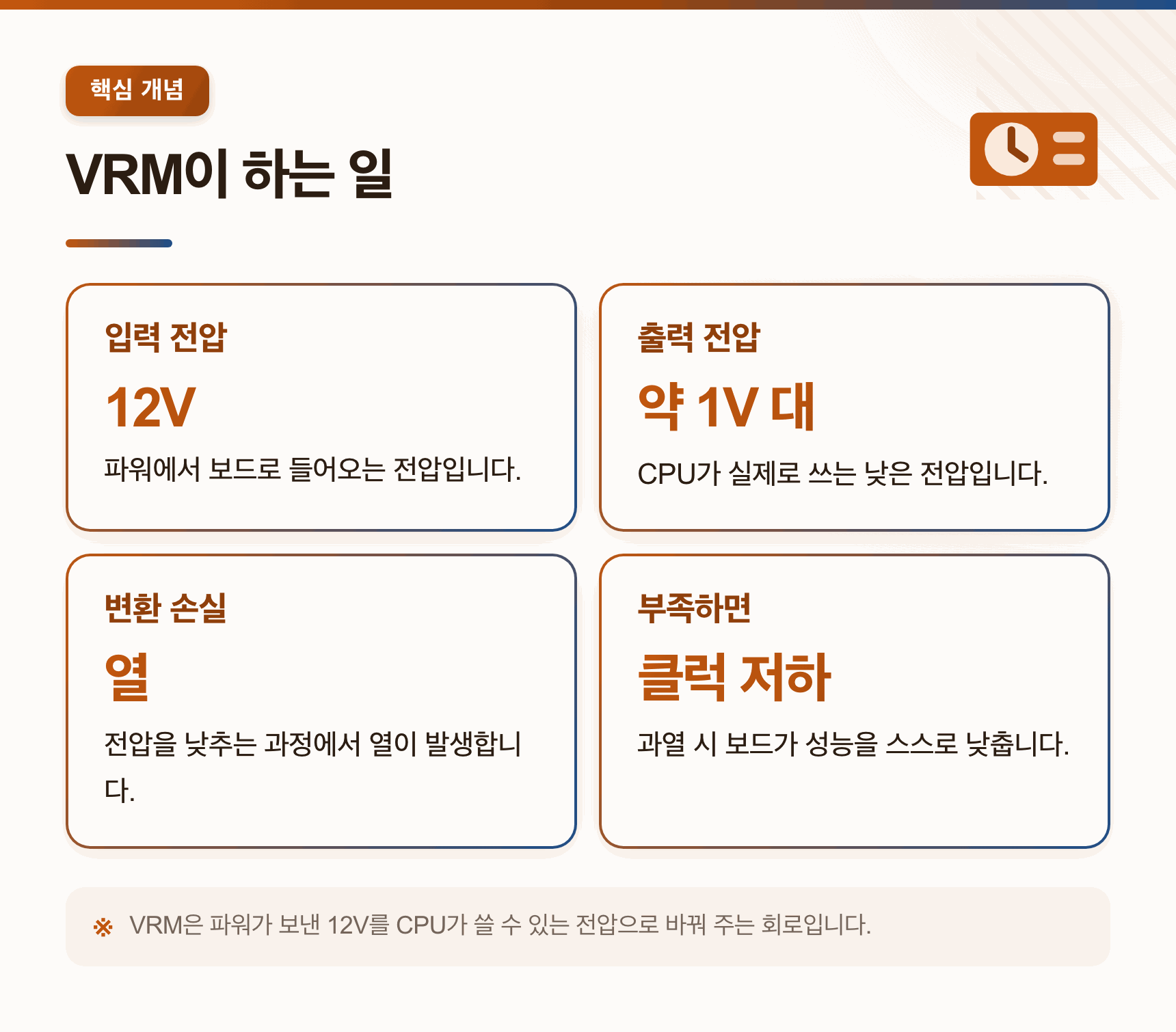

1. VRM은 전압을 바꿔 주는 회로다

파워서플라이가 메인보드로 보내는 전압은 12V입니다. 그런데 CPU가 실제로 쓰는 전압은 1V 안팎으로 훨씬 낮습니다. 이 차이를 메워 주는 회로가 전원부, 흔히 VRM이라고 부르는 부분입니다.



위치는 CPU 소켓의 위쪽과 왼쪽입니다. 보드를 보면 그 자리에 금속 방열판이 덮여 있고, 그 아래에 작은 부품들이 줄지어 있는 것을 볼 수 있습니다.





2. 페이즈는 일을 나눠 맡는 단위

페이즈는 전압을 바꾸는 작업을 나눠 맡는 단위입니다. 같은 전류를 여러 개가 나눠 처리하면 하나가 감당할 부담이 줄어들고, 그만큼 발열도 분산됩니다.



다만 개수가 많다고 무조건 좋다고 보기는 어렵습니다. 부품 하나하나의 허용 전류가 다르고, 제조사에 따라 페이즈를 세는 방식도 달라서 숫자만 나란히 놓고 비교하면 오해가 생깁니다.



3. 방열판이 실제로는 더 눈에 보이는 차이

전압을 바꾸는 과정에서는 반드시 열이 납니다. 이 열을 빼내지 못하면 보드가 스스로 CPU에 공급하는 전력을 줄이고, 그 결과로 클럭이 떨어져 성능이 낮아집니다.

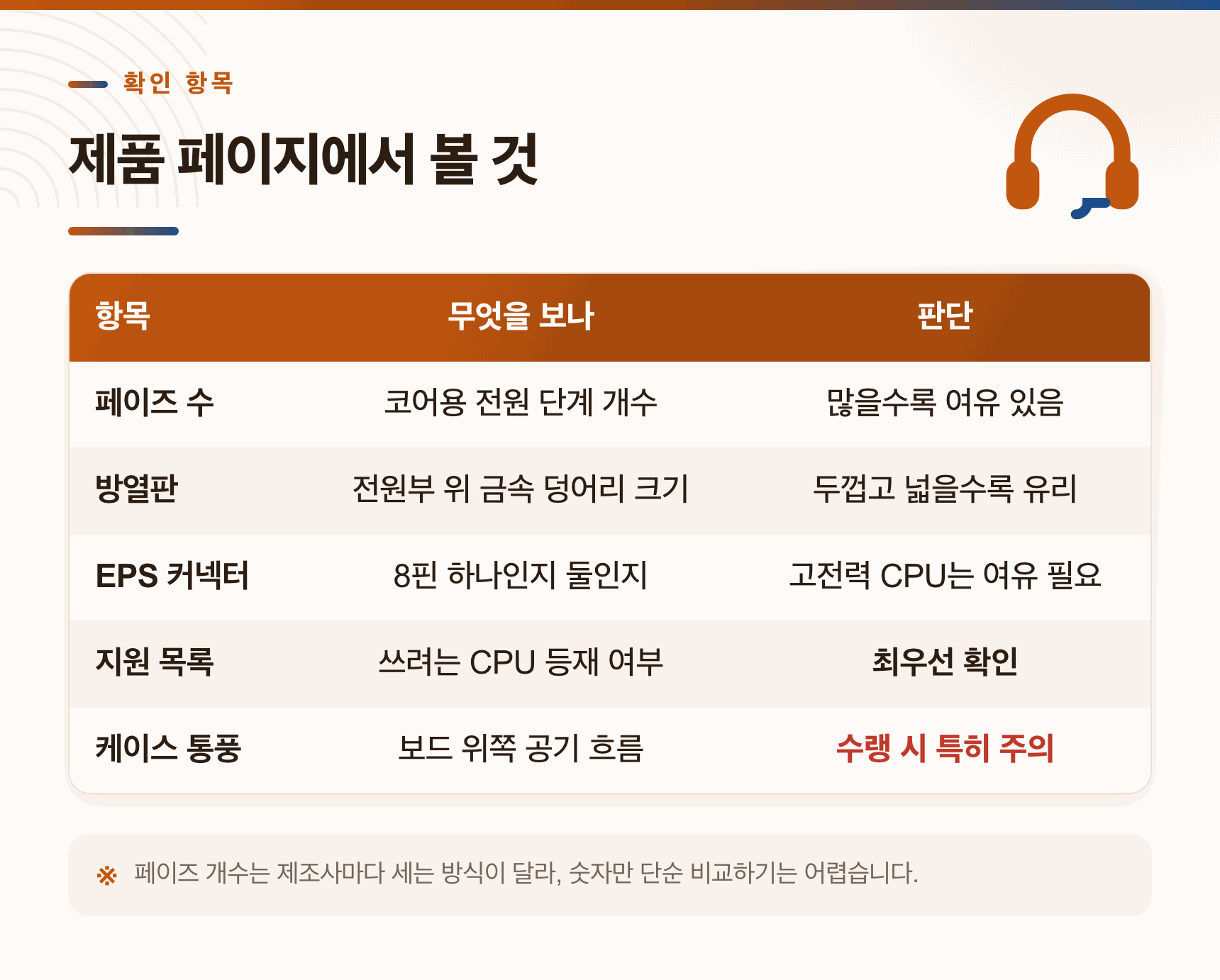

그래서 같은 급이라면 방열판이 두껍고 넓게 붙어 있는 제품이 유리합니다. 제품 사진을 볼 때 소켓 주변 금속 덩어리의 크기와 표면 형태를 비교해 보면 대략적인 차이를 가늠할 수 있습니다.



전원부가 뜨거워지면 보드는 CPU 전력을 줄여 스스로를 지킵니다. 성능 저하는 그 결과입니다.



4. 8핀 EPS 커넥터 개수 확인

보드 왼쪽 위에는 CPU에 전력을 공급하는 8핀 커넥터가 있습니다. 상위 보드는 이 커넥터가 두 개인 경우가 많은데, 그만큼 더 큰 전류를 받을 수 있도록 설계했다는 뜻입니다.



조립할 때 이 커넥터를 빠뜨리면 화면이 아예 켜지지 않습니다. 두 개짜리 보드에서 하나만 꽂아도 대개는 동작하지만, 고부하 작업을 자주 한다면 파워가 지원하는 만큼 모두 연결하는 편이 안정적입니다.



5. 전력 제한 값과의 관계

CPU에는 기본 전력과 순간 최대 전력이라는 두 가지 기준이 있습니다. 인텔은 이를 PL1과 PL2로 표기하고, AMD는 PPT 같은 이름으로 표시합니다. 바이오스에서 이 값을 볼 수 있습니다.



일부 보드는 기본 설정에서 이 제한을 넉넉하게 풀어 두는데, 그러면 CPU가 더 오래 높은 전력을 쓰면서 전원부 부담도 함께 커집니다. 온도가 높다면 이 값을 규격대로 되돌리는 것만으로 안정성이 좋아지기도 합니다.





6. 실제로 확인하는 방법

모니터링 프로그램으로 CPU 전력과 온도, 그리고 보드 온도 센서 값을 함께 보면 상태를 판단할 수 있습니다. 부하를 오래 걸었을 때 클럭이 계속 내려간다면 냉각이나 전력 설정을 살펴볼 신호입니다.



일체형 수랭을 쓰는 경우에는 특히 주의가 필요합니다. 공랭 쿨러는 바람이 전원부 쪽으로도 지나가는데, 수랭은 그 흐름이 없어 전원부 주변 공기가 정체될 수 있기 때문입니다.



정리하면 일반 사무나 웹 사용 위주라면 보급형 보드로도 충분합니다. 상위 CPU를 오래 높은 부하로 돌릴 계획이라면 방열판과 커넥터 구성이 여유 있는 제품을 고르는 편이 안전합니다.



※ 이 글은 2026년 8월 기준으로 정리한 일반적인 기준입니다. 제품별 전원부 구성과 전력 규격은 제조사 공식 자료에서 다시 확인하시기 바랍니다.
